Wie beeinflusst die Präzision der Stanzform die Qualität der industriellen Metallumformung?

Stempelformist ein zentrales Produktionswerkzeug, das in den Bereichen Automobil, Luft- und Raumfahrt, Haushaltsgeräte, Elektronik, Hardware und Strukturkomponentenfertigung eingesetzt wird. Es regelt die Maßgenauigkeit, Oberflächendefinition und Wiederholbarkeit von Metallstanzprozessen. In modernen industriellen Ökosystemen, in denen die Massenfertigung auf Konsistenz und Prozessstabilität angewiesen ist, wird die Stanzform zur Grundlage für die Skalierbarkeit der Produktion und die Qualitätssicherung.

Der Zweck dieses Artikels besteht darin, zu untersuchen, wie sich die Präzision der Stanzform direkt auf die Formqualität, den Produktionslebenszyklus und die Fertigungsleistung auswirkt. Durch technische Spezifikationsanalyse, Strukturaufschlüsselung und prozessorientierte Bewertung bietet dieser Inhalt eine umfassende Referenz für Beschaffungsspezialisten, Wirtschaftsingenieure und globale Einkäufer, die die entscheidenden Mechanismen hinter der Leistung von Stanzwerkzeugen verstehen möchten. Die Diskussion wird in vier Hauptknoten erweitert, um Tiefe und strukturelle Klarheit zu gewährleisten. Sie umfasst Materialauswahl, mechanische Konfiguration, Prozessgenauigkeit, tägliche Anwendungsüberlegungen und wichtige Bewertungskontrollpunkte für die Beschaffung.

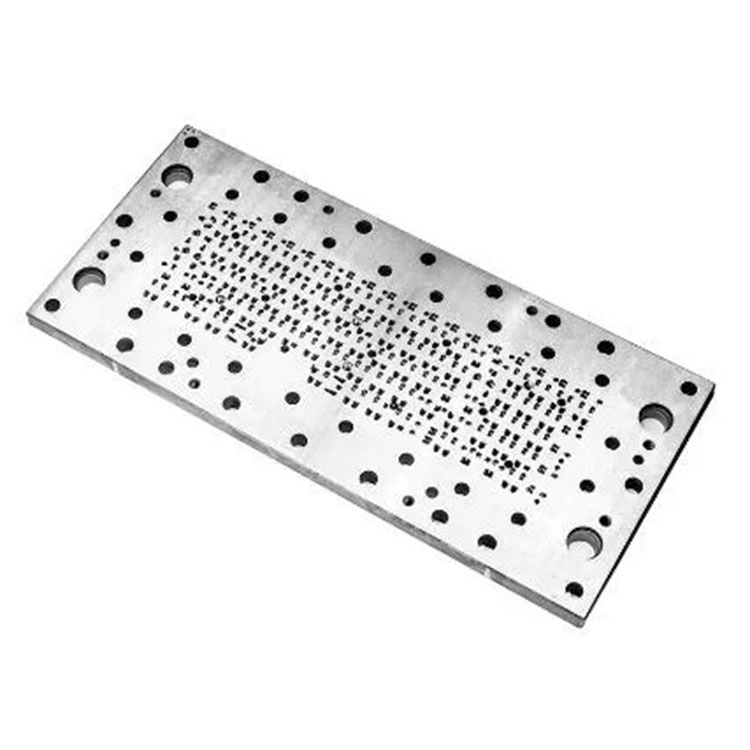

Eine Prägeform besteht typischerweise aus Matrizenplatten, Stempeln, Abstreifplatten, Führungssäulen, Buchsen, Federn, Stützplatten und Befestigungselementen. Die gesamte Baugruppe fungiert als koordinierte Struktur, die in der Lage ist, die Presskraft in eine kontrollierte Verformung von Metallblechen zu übertragen. Präzisionsbearbeitung, Kontrolle der Hohlraumgeometrie, Toleranzdisziplin und typspezifische Konfigurationen (Einzelprozess, Folgeprozess, Transfer, Verbund) bestimmen die Stabilität jedes Stanzzyklus.

Nachfolgend finden Sie eine konsolidierte Parameter-Referenztabelle, die Standard-Stanzformkonfigurationen in Industriequalität darstellt, die üblicherweise in Blechproduktionsumgebungen verwendet werden:

Nachdem diese Parameter definiert wurden, wird in jedem weiteren Abschnitt untersucht, wie präzise Technik in der Stanzform zu einer zuverlässigen industriellen Produktion führt.

Wie sich Materialkonstruktion und strukturelle Integrität auf die Leistung von Stanzformen auswirken

Die Leistung von Stanzformen beginnt mit der technischen Grundlage: den Materialien, thermischen Prozessen und der inneren Architektur des Werkzeugs. Hochwertige Industrieformen wählen legierte Stähle aus, die sich durch Verschleißfestigkeit, Druckfestigkeit und Dimensionsstabilität auszeichnen. Durch die Wärmebehandlung wird die Materialhärte so kalibriert, dass sie Millionen wiederholter Stanzstöße ohne Verformung übersteht. Richtig gehärtete Stanzkomponenten behalten die Kantenschärfe länger bei, verbessern das Fließverhalten des Metalls und verhindern Mikroabplatzungen.

Die Qualität der Wärmebehandlung wirkt sich direkt auf die langfristige Lebensdauer der Form aus. Eine gleichmäßige Härteverteilung über die Kavität, den Stempel und die Arbeitsflächen verhindert Spannungskonzentrationen, die andernfalls zu vorzeitiger Ermüdung führen würden. Schleifen, Drahtschneiden und hochpräzises CNC-Fräsen verfeinern die Oberflächengeometrie, um ein stabiles Reibungsverhalten zu unterstützen. Der genaue Sitz von Einsätzen, Platten und Trägerstrukturen sorgt für eine gleichmäßige Belastung, wenn der Pressenstößel eine nach unten gerichtete Kraft ausübt.

Führungssäulensysteme bestimmen die Richtungsgenauigkeit beim Formschließen. Hochpräzise Buchsen ermöglichen eine kontrollierte vertikale Bewegung und verhindern so eine Fehlausrichtung der Matrize, die zu Graten, beschleunigtem Werkzeugverschleiß oder Ausschuss führen würde. Federn und Stickstoffzylinder regulieren die Abstreifkraft und tragen so dazu bei, dass die ausgeworfenen Teile ihre Geometriekonsistenz beibehalten. Verstärkungsplatten verteilen die Aufprallenergie über die Formbasis und unterstützen so die strukturelle Langlebigkeit bei kontinuierlicher Hochgeschwindigkeitsproduktion.

In Branchen, in denen die Toleranzen eng bleiben, können kleinste Abweichungen im Matrizenspiel oder der Stempelausrichtung über Tausende von Zyklen hinweg zu Instabilität führen. Folglich sorgt das richtige Strukturdesign für eine stabile dimensionale Ausgabe, reduzierten Wartungsaufwand und eine konstante Stanzleistung.

Wie sich die Stanzgenauigkeit auf die Geometrie, Wiederholbarkeit und Prozessstabilität von Bauteilen auswirkt

Die Maßgenauigkeit ist ein entscheidender Faktor für die Leistungsfähigkeit der Stanzform. Die Leistung wird dadurch bestimmt, wie konsistent die Form die Hohlraumgeometrie, die Stempelausrichtung und den Matrizenabstand während kontinuierlicher Produktionszyklen beibehält. Bei jedem Prägevorgang entstehen akkumulierte Verschleißmuster; Daher muss bei der Formkonstruktion mit langfristigen Betriebsbelastungen gerechnet werden.

Toleranzdisziplin ist von zentraler Bedeutung für die Produktkonformität. Abweichungen von nur wenigen Mikrometern in kritischen Abschnitten können das Umformverhalten verändern und sich auf Biegewinkel, Lochpositionen, Flanschprofile und Ebenheit auswirken. Bei Hochgeschwindigkeitsvorgängen kommt es zu Reibungskontakt zwischen Werkzeugstahloberflächen und Blech, wodurch Oberflächenrauheit und Schmierwege zu entscheidenden Stabilitätsfaktoren werden.

Folgeverbundstanzwerkzeuge verstärken diese Anforderung. Da mehrere Stationen nacheinander angeordnet sind, ist jede Formungsstufe auf eine genaue Bandzuführung und einen präzisen Schrittablauf angewiesen. Wenn eine Station von der vorgesehenen Geometrie abweicht, kann es zu kumulativen Fehlern im Endprodukt kommen. Transferformen erfordern eine synchronisierte Bewegung der Teile, was bedeutet, dass die Stempelposition und die Hebemechanismen reibungslose Bewegungswege gewährleisten müssen.

Das Werkzeugspiel beeinflusst das Bruchverhalten von Blechen beim Scheren. Ein zu großer Abstand führt zu Graten und schlechter Kantenqualität, während ein zu geringer Abstand den Stempelverschleiß beschleunigt. Bei richtiger Kalibrierung sorgt der Abstand für sauberes Scheren bei minimaler Werkzeugbelastung. Die Gestaltung des Stempeleckenradius beeinflusst auch die Spannungskonzentration innerhalb der Form und des Teils.

Die Genauigkeit bestimmt außerdem die Dickenverteilung bei Tiefziehprozessen. Der ausgeglichene Druck zwischen Stempel und Matrize verhindert Faltenbildung, Rissbildung oder Ausdünnung. Bei Umformvorgängen, die eine glatte Krümmung erfordern, bestimmen die Oberflächenbeschaffenheit der Form und die Kontaktkonsistenz die visuelle Qualität jeder Ausgabekomponente.

In den globalen Fertigungslieferketten bestimmt die Wiederholbarkeit, ob eine Stanzform großvolumige Bestellungen ohne Abweichungen bewältigen kann. Daher wird hochpräziser Formenbau für Branchen, die Konsistenz über Chargen, Produktionslinien und Anlagenstandorte hinweg erfordern, unverzichtbar.

Wie technische Bewertung, Wartungspraktiken und Produktionsplanung den Lebenszyklus von Formen beeinflussen

Der Lebenszyklus einer Prägeform wird nicht nur durch ihr Design, sondern auch durch Managementpraktiken beeinflusst. Eine ordnungsgemäße Bewertung vor der Inbetriebnahme, routinemäßige Wartung während des Betriebs und ein strukturierter Austausch von Verschleißkomponenten tragen zur Langzeitstabilität bei.

Während der Validierung vor der Produktion bestätigen Maßprüfungen die Genauigkeit der Kavität, die Vertikalität des Stempels, die Verteilung des Matrizenspiels und die Glätte des Führungssystems. Die Passgenauigkeit zwischen den Platten gewährleistet eine gleichmäßige Druckverteilung unter Last. Ingenieure führen Testprägungen durch, um den Gratzustand, die Formübergänge, das Teilefreigabeverhalten und die Zuverlässigkeit des Streifenvorschubs zu bewerten. Wenn Anomalien auftreten, werden Feineinstellungen an Arbeitsflächen, Winkelfreistellungen, Stempelkanten oder Pilotpositionen vorgenommen.

Die Wartung während der Betriebszyklen umfasst Schmierung, Inspektion der Stempelkante, Intervalle für den Austausch von Federn und das Anziehen von Befestigungskomponenten. Das frühzeitige Erkennen von Verschleißerscheinungen reduziert unerwartete Ausfälle. Die Überwachung der Ausrichtung und Glätte der Führungssäulen verhindert Winkelabweichungen, die die Präzision beeinträchtigen könnten. Heutige Fabriken verwenden häufig Produktionsprotokolle, um die Hubzahl, Austauschzyklen und Fehlertrends zu verfolgen.

Verschleißkomponenten wie Stempel, Einsätze und Abstreifer folgen berechneten Austauschplänen. Durch Nachschleifen wird die Standzeit verlängert und gleichzeitig die Geometrie erhalten. Wenn das Nachschleifen nicht mehr ausreicht, stellen neue Einsätze die Genauigkeit wieder her. Oberflächenbehandlungen wie Nitrieren oder PVD-Beschichtungen reduzieren die Reibung und erhöhen die Verschleißfestigkeit, wodurch die Stanzstabilität unter Hochgeschwindigkeits- oder Hochlastbedingungen verbessert wird.

Auch die Produktionsplanung beeinflusst die Effizienz der Formen. Die Auswahl der geeigneten Struktur – Einzelprozess, Progressiv, Transfer oder Verbund – bestimmt, ob die Ausgabegeschwindigkeit mit dem Auftragsvolumen und der Teilekomplexität übereinstimmt. Die Anpassung der Formkapazität an die Pressmaschine sorgt für eine ausgewogene Kraftverteilung und vermeidet Überlastungen.

Gut verwaltete Formen sorgen für eine lange Lebensdauer, geringere Ausschussraten und eine stabile Konformität über Tausende oder Millionen Hübe hinweg. Für Beschaffungsabteilungen bietet das Verständnis des Lebenszyklusmanagements eine Grundlage für die Bewertung der Lieferantenfähigkeiten und die Prognose langfristiger betrieblicher Kosteneffizienz.

Wie Fertigungsteams Stanzformen für den industriellen Einsatz auswählen, bewerten und Fehler beheben

Fertigungsteams sind auf Auswahlkriterien angewiesen, die die Formspezifikationen mit den Produktionszielen in Einklang bringen. Die Bewertung von Stanzformen erfordert eine Analyse der Blecheigenschaften, der Komponentengeometrie, der Toleranzen und der Kompatibilität zwischen Presse und Maschine. Die Formungsanforderungen jedes Teils bestimmen, ob eine Folge-, Transfer- oder Einprozessform geeignet ist.

Schlecht aufeinander abgestimmte Formentypen beeinträchtigen die Produktivität. Hochkomplexe Komponenten, die mehrere Stufen erfordern, profitieren beispielsweise von progressiven Strukturen, während große Strukturteile möglicherweise Transferkonfigurationen erfordern. Einfache Löcher oder Schnitte können aus Kostengründen Einzelprozessstationen verwenden. Ingenieure müssen Dicke, Zugfestigkeit und Biegeeigenschaften des Metalls beurteilen, um geeignete Abstände und Schlagfestigkeit zu bestimmen.

Die Fehlerbehebung während der Produktion umfasst die Diagnose von Gratproblemen, Teileverformungen, Materialrückfederungsabweichungen oder Fehlausrichtungen der Zuführung. Grate weisen häufig auf ein falsches Spiel oder Stempelverschleiß hin. Verformungen resultieren häufig aus einer unausgeglichenen Druckverteilung oder ungenauen Formoberflächen. Die Rückfederung erfordert Anpassungen der Umformgeometrie, der Übergänge oder der Biegewinkel. Zuführprobleme sind auf eine Fehlausrichtung der Bandführung, eine Ungenauigkeit des Piloten oder inkonsistente Eigenschaften der Materialspule zurückzuführen.

Ingenieure führen für jede Form eine Dokumentation und zeichnen Änderungen, Sanierungsintervalle und Betriebsstatistiken auf. Detaillierte Protokolle unterstützen die Nachvollziehbarkeit und ermöglichen eine langfristige Optimierung. Bei der Skalierung der Produktion bewerten die Teams die Austauschbarkeit der Formen, um eine reproduzierte Produktion in verschiedenen Werken sicherzustellen. Die Standardisierung von Komponenten wie Führungssäulen, Federn und Schrauben verbessert die Vorhersehbarkeit beim Teileaustausch.

Interne Audits prüfen die Gleichmäßigkeit der Härte, die Stabilität der strukturellen Befestigung, die Konsistenz der Hohlraumgeometrie und die Bandlaufwege. Diese Verfahren stellen sicher, dass die Stanzformen auch bei kontinuierlichem Hochgeschwindigkeitsbetrieb stabil bleiben.

Im Folgenden finden Sie zwei häufig gestellte Fragen zur Auswahl und Anwendung von Prägeformen:

F1: Wie wird der Matrizenabstand für verschiedene Metallbleche ausgewählt?
A1: Das Werkzeugspiel hängt von der Blechdicke, der Zugfestigkeit und den Umformeigenschaften ab. Härtere Materialien erfordern etwas größere Abstände, um eine Ermüdung des Stempels zu verhindern, während weichere Metalle möglicherweise engere Abstände für eine sauberere Scherung benötigen. Ingenieure beziehen sich in der Regel auf Spielprozentsätze im Bereich von 3–12 % der Blechdicke und passen diese auf der Grundlage der beobachteten Gratgrade, des Fortschreitens des Stempelverschleißes und der Tendenz zur Kantenverformung an.

F2: Warum wirkt sich die progressive Formgenauigkeit auf die Endprüfung der Teile aus?
A2: Folgeverbundformen basieren auf einer präzisen Stufenzuführung, wobei jede Station die nachfolgenden Umformstufen beeinflusst. Wenn das Profil einer Station abweicht, kommt es über das gesamte Band zu einer Fehlausrichtung der Zuführung oder zu Geometriefehlern. Dies führt zu Positionsungenauigkeiten, Maßabweichungen oder unvollständiger Umformung. Kontinuierliche Genauigkeit über alle Stationen hinweg stellt sicher, dass jede Stufe die nächste ergänzt und konsistente Teile in hohen Stückzahlen produziert.

Die Auswahl von Stanzformen und die Fehlerbehebung erfordern daher detailliertes technisches Verständnis, Strukturbewusstsein und eine sorgfältige Prozessbeobachtung.

Fazit und Kontaktbereich

Beim industriellen Stanzen sind Formen erforderlich, die mit Präzision, Haltbarkeit und Betriebsstabilität konstruiert sind. Von der Materialauswahl und strukturellen Integrität bis hin zu Maßgenauigkeit, Lebenszyklusmanagement und Prozessfehlerbehebung trägt jedes Element der Formenbautechnik zu konsistenten Umformergebnissen bei. Hersteller, die Zuverlässigkeit über lange Produktionsläufe hinweg anstreben, sind auf Formen angewiesen, die ihre Geometrie auch unter kontinuierlichem Druck beibehalten. Beschaffungsteams profitieren vom Verständnis der Bewertungskriterien, die ausgereifte Formen von instabilen unterscheiden.

Für Unternehmen, die robuste Formenlösungen benötigen,LEO Industrial Co., Ltd.bietet Fertigungskompetenz, unterstützt durch fortschrittliche technische Fähigkeiten und strenge Prozesskontrolle. Um technische Spezifikationen zu erhalten, ein Angebot anzufordern oder die Entwicklung kundenspezifischer Formen zu besprechen,Kontaktieren Sie unsfür weitere Beratung.
